降膜蒸發結晶器適合處理處理一些熱敏物料，廣泛用在醫藥、食品、化工、等行業當中，用來提取濃縮溶液。其實降膜蒸發結晶器也有多種的工作流程今天就為大家介紹個全吧。

一、降膜蒸發結晶器的結構

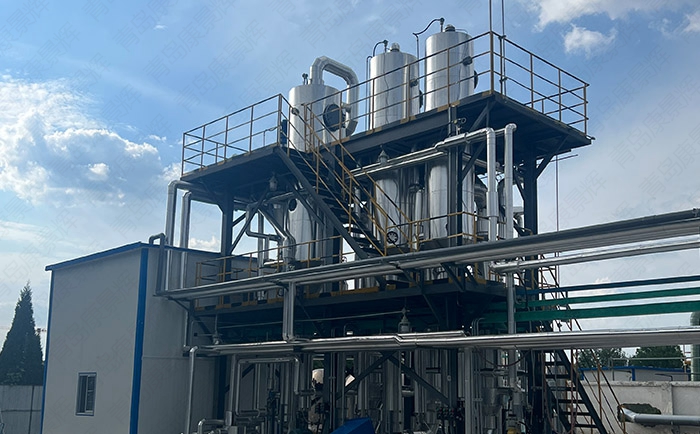

降膜蒸發結晶器屬于立式管殼換熱器的一種，蒸發器的頂部有一個液體分布器，在下部是換熱管，配合冷凝器、凝水罐、循環泵、儀表控制柜等部件組成。

物料從蒸發結晶器上部流入，通過液體分布器把液體均勻的分布在每根換熱管中，形成的液膜沿著管道內部流動，液膜受到管壁外的熱量蒸發汽化。

二、降膜蒸發結晶器的工藝流程

按照流程流程方式，可以大致分為四種束流、逆流、混流、平流

1、順流，溶液和蒸汽的流向是相同的，都由一效按順序流入末效內，原料用泵組送到一效內，因為各效之間存在這壓力差，所以當一效完成蒸發后，自然進入到二效中繼續蒸發，完成液體則由末效中用泵組抽出，因為末效的壓力低，負壓下的溶液沸點低，所以溶液由前效進入后效時會閃蒸部分水分，二次蒸汽也較多，蒸發效率高，操作溫度低，更適合熱敏性的物料。

2、逆流，原料由泵組末效依次送至前效，物料與蒸汽逆向流動，蒸發完成的溶液由一效排出，所以一般更適合處理粘度隨溫度濃度變化較大的溶液。

3、混流，結合了順流和逆流的優勢避其缺點，又能將結晶及時分離，多用于處理飽和溶液的蒸發。

4、平流，物料和蒸汽在各校內同時加入，溶液就在各效內完成蒸發結晶，可及時得到結晶物質，一般適合飽和溶液的蒸發。
