? ?雙效蒸發器的內部構造是怎樣的？工業生產制造需要雙效蒸發器這樣效率高節能的設備，提升產出率，雙效蒸發器因為能夠連續進出料，生產效率比普通設備高，廣泛應用在各大行業中。它的構造是提升性能的關鍵，結構上它有什么不同呢？

一、雙效蒸發器的構成

單效蒸發器是構成雙效蒸發器的關鍵部件之一，單效蒸發器是蒸發操作的一種，是化工生產中常用的單效真空蒸發流程設備，是生產環節中蒸發設備的主體。單效蒸發器由于兩大部分組成，加熱室和分離室，當原料在加熱室內蒸發后，送至蒸發直接流入分離室內，物料方式放出潛熱，繼續濃縮后，分離出固體結晶和液體由從底部排出。

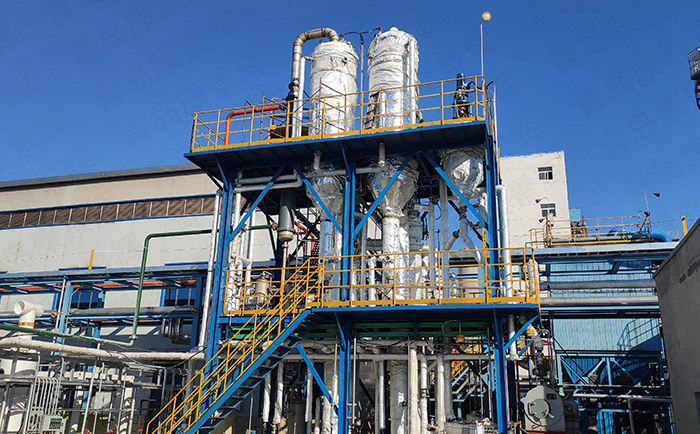

雙效蒸發器是由兩組單效蒸發器串聯組成的，基本構成方面都是也是相同的，由預熱器、加熱器。分離器、冷凝器、熱壓泵、真空系統，物料泵、水泵、操作平臺、電氣控制柜、閥門和管路等配套設備組成。

二、雙效蒸發器各部件作用

預熱器：多數物料的溫度較低，在進入蒸發設備親啊需要先使用換熱器預加熱。

加熱器：提供物料加熱蒸發的元件，需要蒸發的溶液和加熱源在加熱器內進行換熱，產生蒸發，一般都是根據物料的特點選擇不同類型的加熱器。

分離器：用于分離蒸發后晶漿狀態的物料，將蒸汽、液體、固體記性分離的設備，一般有離心分離器、重力分離器等，同樣是根據物料的性質選擇分離器類型。

真空系統：雙效蒸發器在真空系統下運行操作，真空物料沸點變低，用更少的熱量獲得同樣的蒸發效果，真空系統能維持設備的真空度，從裝置中抽出部分空氣、不凝氣體位維持穩定的真空蒸發裝填。

控制系統：PLC自控系統，自動控制進出料。

雙效蒸發器的內部構造小編就介紹到這里啦希望小編的文章對您有所幫助。
